| 起源の場所: | 中国 |
| ブランド名: | Xinland |
| モデル番号: | 500W |

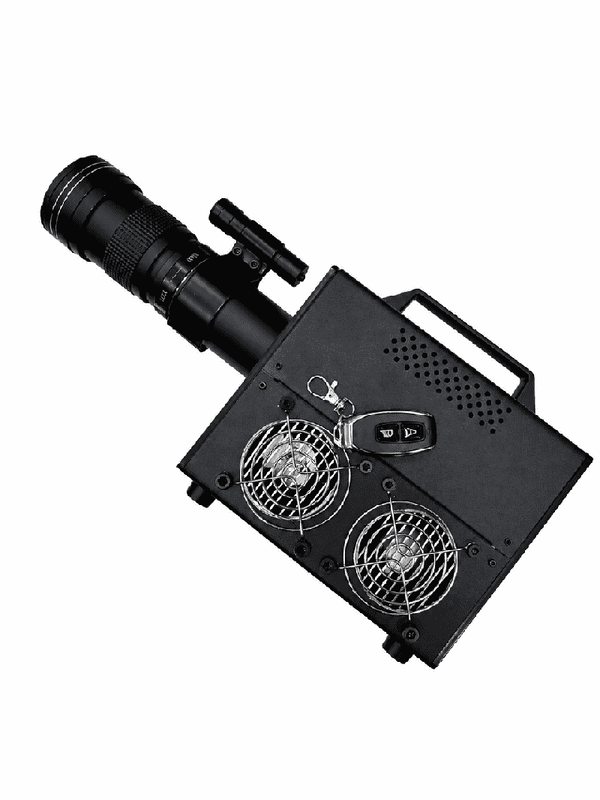

制御された点火研究およびプロフェッショナルエンジニアリングアプリケーション向けに設計されたこの500Wレーザーイグナイターは、Raycus高出力レーザーソースと48V 12Ah充電式電源システム、およびオフアクシス可視アライメント設計を組み合わせています。
主レーザー出力は約915nmで動作し、独立したグリーン参照ビームがプロフェッショナルなセットアップとポジショニング中に視覚的な補助を提供します。
ワイヤレスリモートコントロール、手動フォーカス調整、三脚対応構造により、このシステムは、高出力レーザー点火プラットフォームを必要とする研究所、燃焼研究、エンジニアリング評価、および特殊なB2Bプロジェクトに適しています。
システムには、光学出力500W定格のプロフェッショナルRaycusレーザーソースが組み込まれています。
約1000Wの電力消費で、この構成は従来の120Wおよび260Wレーザーイグナイターよりも大幅に高い光学出力を提供します。
安全で制御された動作環境内で高光学出力を必要とするプロフェッショナルプロジェクトを対象としています。
主光学出力は約915nmで動作します。
この近赤外線波長は人間の目には安全に見えないため、アライメント、フォーカス、操作中の適切なレーザー安全制御が不可欠です。
主光学システムは、手動調整可能なフォーカスを備えたダイレクトビーム出力アーキテクチャを使用しています。
この500Wモデルの際立った特徴の1つは、非同軸またはオフアクシスのアライメントアーキテクチャです。
可視参照ビームを主出力と同じ光学軸上に配置するのではなく、独立したグリーン補助レーザーが視覚的な位置決め参照を提供します。
このアーキテクチャは、訓練を受けたオペレーターに、制御されたシステムセットアップ中の便利な参照を提供します。
グリーン参照と主赤外線出力は異なる光学経路をたどるため、両者の適切な関係を確立するにはプロフェッショナルなキャリブレーションが必要です。
したがって、グリーンアライメントビームは、あらゆる条件下での主ビーム位置の直接的な表現ではなく、セットアップ補助として扱う必要があります。
システムには、ポータブルなプロフェッショナル運用をサポートするように設計された専用の充電式バッテリーパックが付属しています。
バッテリー電圧: 48V
バッテリー容量: 12Ah
バッテリー重量: 約4kg
外部バッテリーアーキテクチャは、電源と主レーザーユニットを分離し、制御された研究所またはエンジニアリングセットアップの配置においてより大きな柔軟性を提供します。
互換性のあるバッテリー充電器が標準構成に含まれています。
2つの制御方法が利用可能です。
安全なプロフェッショナルセットアップ内の適切な位置からシステムを制御できます。
実験構成によって必要な場合に、直接ローカル制御を提供します。
この組み合わせにより、プロフェッショナルオペレーターは研究所およびエンジニアリングテストの配置を設計する際に、さらなる柔軟性を得られます。
リモート操作は、適切なインターロック、ビーム封じ込め、またはその他のエンジニアリング安全制御に取って代わるものではありません。
光学システムには手動フォーカス調整が組み込まれています。
これにより、訓練を受けたオペレーターは、制御された実験セットアップと作業距離に応じて焦点位置を設定できます。
光学配置または作業距離が変更されるたびに、フォーカスを確認する必要があります。
実際の光学性能は、フォーカス精度、取り付け安定性、システム温度、バッテリー状態、および環境条件などの要因に依存します。
500Wレーザー点火システムでは、熱管理が特に重要です。
内部監視システムは、動作温度が約45℃に達すると、光学出力を自動的に中断します。
約20℃の周囲温度では、典型的なコールドスタート動作サイクルは、熱保護が作動する前に約55秒です。
実際の動作時間は以下によって異なります:
周囲温度
初期システム温度
以前の動作サイクル
バッテリーの状態
換気
光学構成
日常的なプロフェッショナル運用では、十分な冷却間隔を設けた短い制御サイクルが推奨されます。
主レーザーユニットの重量は約4.5kgです。
標準パッケージには、制御されたプロフェッショナル使用中の安定した取り付けプラットフォームを提供するための三脚が含まれています。
光学アライメントと再現性のある実験室テストを実行する際には、安定した取り付けが特に重要です。
カスタマイズされた設置については、プロジェクト要件に応じて代替の取り付けソリューションについて議論できます。
| パラメータ | 仕様 |
|---|---|
| 製品タイプ | プロフェッショナルレーザーイグナイター |
| モデル | XL140H500 |
| 定格光学出力 | 500W |
| レーザーソース | Raycus |
| 主波長 | 約915nm |
| 電力消費 | 約1000W |
| 光学出力 | ダイレクトビーム |
| アライメントアーキテクチャ | 非同軸/オフアクシス |
| アライメントビーム | 独立したグリーン参照レーザー |
| フォーカス調整 | 手動 |
| バッテリー | 充電式外部バッテリーパック |
| バッテリー電圧 | 48V |
| バッテリー容量 | 12Ah |
| バッテリー重量 | 約4kg |
| 本体重量 | 約4.5kg |
| 制御 | ワイヤレスリモート+物理ボタン |
| 熱保護 | 約45℃で自動カットオフ |
| 典型的なコールドスタートサイクル | 20℃で約55秒* |
| 取り付け | 三脚対応 |
*実際の動作時間は、周囲温度、バッテリー状態、換気、および以前の動作サイクルによって異なります。
標準システムには以下が含まれます:
500Wレーザーイグナイター本体
調整可能な光学レンズ
48V 12Ah充電式バッテリー
バッテリー充電器
ワイヤレスリモートコントロール
三脚
B2BまたはOEM注文の場合、プロジェクト要件に応じて最終パッケージ構成について議論できます。
この500Wレーザー点火プラットフォームは、以下を含む制御されたプロフェッショナルアプリケーションに検討できます:
レーザー点火研究
燃焼実験
光学点火研究
実験室研究
熱応答評価
材料応答研究
エンジニアリングテスト
産業R&D
科学デモンストレーション
プロフェッショナルシステム統合
アプリケーションの適合性は、意図されたテスト環境、光学要件、および適用されるレーザー安全規制に従って評価する必要があります。
このモデルは、独立した可視アライメントアーキテクチャを必要とするプロフェッショナル顧客に特に適しています。
500W Raycusソース
要求の厳しいプロフェッショナル点火研究のための高光学出力を提供します。
915nm主出力
近赤外線ダイレクトビーム光学アーキテクチャ。
オフアクシスグリーンアライメント
独立した可視参照パスがプロフェッショナルなポジショニングとキャリブレーションをサポートします。
48V 12Ahバッテリー
外部充電式電源アーキテクチャにより、柔軟な機器配置が可能になります。
デュアルコントロールメソッド
ワイヤレスリモートと物理コントロールオプションが、さまざまなプロフェッショナルセットアップをサポートします。
三脚取り付け
付属のサポートにより、制御された運用中に安定したプラットフォームを提供します。
さまざまなプロフェッショナル要件に対応するさまざまな500W構成が利用可能です。
独立した可視参照パスと柔軟な光学キャリブレーションがプロジェクトで特に必要な場合は、オフアクシスアライメントモデルを選択してください。
可視参照と主光学パスに異なるアライメントアーキテクチャが必要な場合は、同軸アライメント構成を選択してください。
スプリットタイプおよびその他の電源構成も、プロジェクト要件に応じて利用できる場合があります。
注文前にアプリケーションをお知らせください。関連する構成情報を提供できます。
以下を含むプロフェッショナル顧客をサポートします:
研究室
燃焼研究チーム
エンジニアリング会社
大学および研究機関
産業R&D部門
機器販売業者
光学システムインテグレーター
OEMプロジェクト顧客
B2B見積もりについては、以下を提供してください:
アプリケーション + 必要数量 + 運用要件 + 配送国
OEMプロジェクトの場合、システム構成、取り付け、ラベリング、ブランディング、パッケージング、およびアクセサリに関する要件も提供できます。
プロフェッショナルな500W 915nmレーザーイグナイターをお探しですか？
以下を受け取るために私たちに連絡してください:
詳細な技術仕様
利用可能な構成
B2B価格
バッテリー情報
光学構成オプション
OEMサポート
リードタイム
配送情報
技術情報とプロジェクト見積もりを受け取るために、アプリケーションと必要数量をお送りください。
これは、安全なレーザー制御環境で操作する資格のある担当者のみを対象とした、非常に高出力のプロフェッショナルレーザー点火システムです。
約915nmの主出力は安全に見えず、直接または反射した暴露は、重度かつ永続的な目の損傷、皮膚の損傷、および火災を引き起こす可能性があります。
適切な波長定格の保護メガネ、制御されたアクセス、ビーム封じ込め、適切なビームストップ、インターロック、および火災制御手順が必要です。
可視グリーンアライメントビームは独立した光学経路をたどるため、プロフェッショナルなキャリブレーションなしでは主ビーム位置の正確な位置を示すとは想定しないでください。
システムを人、動物、航空機、車両、道路、建物、窓、公共エリア、または制御されていない反射面に向けないでください。
購入者およびオペレーターは、適用されるレーザー安全、バッテリー、電気、および地域の規制要件への準拠に責任があります。
