| 起源の場所: | 中国 |
| ブランド名: | Xinland |
| モデル番号: | 120ワット |

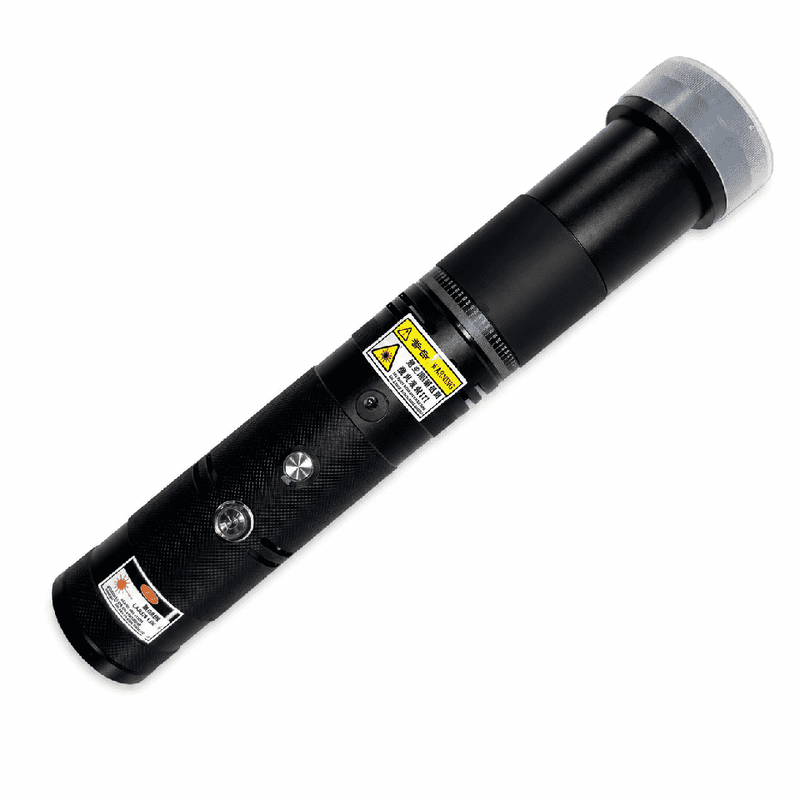

専門的な光学研究および制御エンジニアリング用途向けに設計されたこの 120W 915nm レーザー システムは、Raycus レーザー光源と手動で調整可能な 50 倍の大型集束アセンブリを組み合わせています。
この光学構成は、適切な条件下で約 1 メートルから最大 20 メートルの作動距離をサポートし、標準のコンパクト レーザー システムよりも優れた焦点合わせの柔軟性を提供します。
充電式バッテリー システム、同軸赤色アライメント ビーム、統合された熱保護機能がポータブル円筒形プラットフォームに組み込まれており、このシステムは、内蔵型赤外線レーザー光源を必要とする研究室、エンジニアリング チーム、専門的な研究プロジェクトに適しています。
このシステムは、定格ポンプ出力約 125W と光出力約 120W の Raycus レーザー光源を中心に構築されています。
915nm で動作する主要な近赤外線出力は、管理された研究、エンジニアリング評価、専門的な専門試験のための高出力光学プラットフォームを提供します。
消費電力は約240Wです。
50 倍の集束アセンブリは、このモデルの特徴の 1 つです。
ネジ式回転フォーカシング機構により、訓練を受けたオペレーターは必要な作動距離に応じて光学構成を手動で調整できます。
これにより、同じレーザー システムを異なるテスト距離に合わせて構成する必要があるプロフェッショナル プロジェクトの柔軟性が高まります。
作動距離が変わるたびに、光学焦点を再調整する必要があります。
集束レンズがない場合、このシステムは主に約 1 メートルの短距離セットアップを目的としています。
50 倍の集束光学系を正しく調整すると、推奨動作範囲は適切な条件下で約 1 ～ 20 メートルに広がります。
実際に使用可能な距離は次の条件によって異なります。
フォーカス精度
実装安定性
大気の可視性
バッテリーの状態
光学的アライメント
環境条件
長距離のアプリケーションでは、安定した取り付けがますます重要になります。
約 8 ～ 10 メートルを超える用途の場合、システムは三脚、ジンバル、またはその他の安定した取り付けプラットフォームに設置する必要があります。
長距離では、メインユニットの小さな動きでも光学的な位置に大きな変化が生じる可能性があります。
安定した取り付けシステムは、管理されたテスト中のアライメントの再現性と焦点調整を向上させるのに役立ちます。
915nm の主出力は人間の目には安全に視認できないため、システムには光軸に沿って配置された可視赤色アライメント ビームが組み込まれています。
赤色の基準は、システムの予備的な位置決めと光学調整の際に便利な視覚補助を提供します。
アライメントのみを目的として設計されており、距離測定システムとしては機能しません。
保護された 4 つの 21700 リチウムイオン セルがシステム全体に電力を供給します。
バッテリー構成には統合保護ボードが含まれており、最大 4A の充電電流をサポートします。
バッテリー構成
4 × 保護された 21700 リチウムイオン セル
5000mAhの容量
統合されたバッテリー保護
最大4Aの急速充電
専用充電器付属
バッテリーの耐久性は、動作サイクル、システム温度、バッテリーの状態、充電状態によって異なります。
低電流充電構成と比較して、サポートされている 4A 充電システムは、専門的な操作セッション間の準備時間を短縮するのに役立ちます。
これは、複数のセッションにわたって繰り返しテストを行う実験室またはエンジニアリング プロジェクトに特に役立ちます。
統合された温度監視システムは、内部レーザー源を過度の熱から保護します。
内部温度が約45℃に達すると、自動的に光出力が停止します。
周囲温度約 24°C でのテスト中、通常、完全に冷却された状態から約 30 ～ 40 秒の連続動作後に熱保護が作動します。
実際の動作時間は次の条件によって異なります。
周囲温度
初期システム温度
以前の動作サイクル
換気
バッテリーの状態
熱安定性とコンポーネントの寿命を向上させるには、断続的な動作サイクルを短くすることをお勧めします。
より長い稼働期間を必要とする専門的なプロジェクトの場合は、カスタマイズされた熱管理オプションについて話し合うことができます。
より大きな 50 倍の集束アセンブリにもかかわらず、メイン システムは比較的コンパクトな円筒形を維持しています。
本体長さ：約36cm
本体直径:約6cm
集束レンズ直径:約7cm
配送総重量:約1.6kg
このポータブル アーキテクチャには、別の外部バッテリ エンクロージャを必要とせずに、レーザー ソース、充電式電源システム、および制御電子機器が統合されています。
| パラメータ | 仕様 |
|---|---|
| 光出力パワー | 約120W |
| ポンプ電源電力 | 約125W |
| レーザー光源 | レイカス |
| 波長 | 915nm |
| 電力消費量 | 約240W |
| 光学構成 | ダイレクト出力 |
| 推奨動作範囲 | 約1～20m* |
| レンズフリーレンジ | 約1m |
| 集束光学系 | 50倍手動調整可能レンズ |
| フォーカス調整 | ネジ式回転機構 |
| 位置合わせ | 同軸赤色参照光 |
| バッテリー | 4 × 保護された 21700 セル |
| バッテリー容量 | 5000mAh |
| 急速充電 | 最大4A |
| 熱保護 | 約45℃ |
| 一般的なコールドスタートのランタイム | 約24℃で30～40秒* |
| 本体長さ | 約36cm |
| 本体直径 | 約6cm |
| レンズ直径 | 約7cm |
| 総重量 | 約1.6kg |
※実際の性能は環境条件、光学調整、取り付けの安定性、システムの状態によって異なります。
この 120W 915nm 光学プラットフォームは、次のような制御された専門的なアプリケーション向けに検討できます。
光学およびフォトニクスの研究
実験室での実験
赤外線システムの評価
工学試験
物質反応研究
熱効果の研究
産業研究開発
技術デモンストレーション
光学系開発
カスタマイズされたプロフェッショナルな統合
作動距離、動作環境、プロジェクト要件に応じて、適切な構成を選択する必要があります。
この構成は、標準のコンパクトな焦点合わせシステムよりも優れた光学調整の柔軟性を必要とする専門家の顧客に特に適しています。
拡張された作動距離の柔軟性
50 倍の光学アセンブリは、適切な条件下で約 1 ～ 20 m にわたる制御されたセットアップをサポートします。
レイカスレーザー源
プロフェッショナルな 120W Raycus ソースがシステムの中核を形成します。
手動精度調整
ネジ式フォーカシング機構により、実際の作動距離に応じて光学設定を調整できます。
統合された充電式電源
4 つの保護された 21700 セルにより、内蔵型電源ソリューションが提供されます。
4A急速充電
より大電流の充電により、動作セッション間の準備時間が短縮されます。
同軸調整
目に見える赤い参照ビームは、専門的なセットアップと位置決めを支援します。
典型的なシステムには次のものが含まれます。
120W 915nmレーザー本体
50倍調整可能なフォーカシングアセンブリ
充電式 21700 バッテリー システム
急速充電器
関連アクセサリ
B2B プロジェクトの要件に応じてパッケージ構成を調整できます。
当社は、研究所、研究機関、エンジニアリング会社、システムインテグレーター、販売代理店向けにプロフェッショナルなレーザーシステムを提供しています。
適切な構成を推奨するために、以下を提供してください。
アプリケーション + 必要な作動距離 + 数量 + 仕向地の国 + 特別な要件
当社のチームは、お客様のプロジェクト要件に応じて、技術仕様、利用可能な構成オプション、B2B 価格、推定リードタイムを提供します。
が必要です拡張集束機能を備えた 120W 915nm レーザー システム?
申請書、予想作動距離、必要数量をお送りください。
詳細な技術仕様
光学構成情報
B2B見積書
付属品オプション
OEM情報
リードタイム
配送情報
推奨構成と見積もりを受け取るには、作動距離とプロジェクト要件をお知らせください。
これは、安全で管理された専門的環境で作業する訓練を受けた要員専用のクラス 4 高出力レーザー システムです。
915nm の出力は目と皮膚に重大な危険をもたらすため、人間の目で安全に見ることができません。適切な波長定格の保護メガネ、ビーム封じ込め、アクセス制限、および専門的なレーザー安全手順が必要です。
システムを人、動物、車両、航空機、道路、建物、窓、反射面、または公共の場所に向けないでください。
購入者とオペレーターは、該当するレーザーの安全性と現地の規制要件を遵守する責任があります。
