| 起源の場所: | 中国 |
| ブランド名: | Xinland |
| モデル番号: | 120ワット |

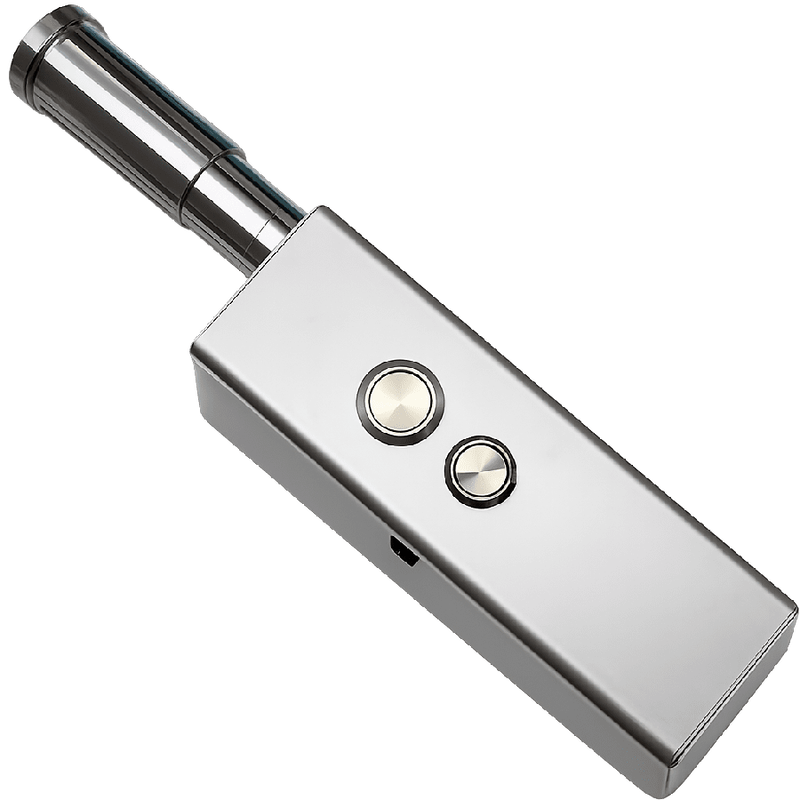

120W 915nm レーザー システムは、さまざまな作動距離にわたって柔軟に焦点を合わせることができるコンパクトな光学プラットフォームを必要とするプロフェッショナル ユーザー向けに設計されています。
手動で調整可能な光学系、統合された Samsung バッテリー パック、および同軸可視アライメントを備えたこのシステムは、適切な条件下で約 1 メートルから最大 15 メートルまでの制御されたアプリケーション向けに構成できます。
自己完結型の電源アーキテクチャにより、別個の外部バッテリーが不要になり、アルミニウム合金ハウジング、デュアル冷却ファン、定電流ドライバーにより、実験室での研究、エンジニアリング評価、専門的な光学テストのための実用的なプラットフォームが提供されます。
このシステムは、915nm の主波長で最大 120W の光出力を提供します。
その直接出力アーキテクチャは、コンパクトな高出力赤外線源が必要なプロの光学実験、工学評価、制御された研究アプリケーション向けに設計されています。
このモデルの主な利点の 1 つは、柔軟なフォーカシング システムです。
フォーカシングレンズは、必要な作動距離に応じて手動で回転および延長できます。
適切に調整すると、推奨される動作範囲は約1～15メートル。
約 5 メートルを超えるアプリケーションの場合は、位置決めの安定性を向上させるために、安定した三脚、ジンバル、または固定取り付けプラットフォームを使用することをお勧めします。
実際の光学性能は、焦点精度、取り付けの安定性、環境条件、ターゲットの特性によって異なります。
電力は、本体内に取り付けられた 4 つの Samsung 50E 21700 リチウムイオン セルによって供給されます。
統合されたバッテリー アーキテクチャにより、動作前に外部バッテリー パックを接続する必要がなくなります。
これにより、プロフェッショナル ユーザーにとって次のような利点が得られます。
システムの準備を迅速化
外部ケーブルの削減
コンパクトな輸送
クリーナー機器の設置
便利な充電
別途パワーパックを取り付ける必要はありません
付属の充電器を使用して、システム全体を DC 充電インターフェース経由で再充電できます。
調整された定電流ドライバーがレーザー源への電力供給を管理します。
このアーキテクチャは、動作中にバッテリ充電が変化しても、より安定した電気的性能を維持するのに役立ちます。
プロのユーザーにとって、調整された電力供給は、再現性のあるエンジニアリングや実験室テストのための、より制御されたプラットフォームも提供します。
2 つの内部冷却ファンがアルミニウム合金筐体と連動して、内部レーザー アセンブリから熱を除去します。
システムに電源が投入されるとファンが動作し、動作サイクル中継続的に空気の流れを提供します。
内部温度監視回路により、追加の熱保護が提供されます。
内部温度が約45℃に達すると、自動的に光出力が停止します。
周囲温度約 19°C のテスト条件下では、完全に冷却されたシステムは通常、熱保護が作動するまで約 45 ～ 60 秒間動作しました。
実際の動作時間は、周囲温度、以前の動作サイクル、換気、システムの状態によって異なります。
コンポーネントの寿命を延ばすために、十分な冷却間隔を設けた断続的な動作サイクルをお勧めします。
915nm の主出力は人間の目では安全に見ることができません。
このため、システムには、一次出力と同じ光軸の近くに配置された可視赤色基準レーザーが組み込まれています。
目に見える基準点は、訓練を受けたオペレーターが制御されたセットアップ中に予備的な位置決めと焦点調整を行うのに役立ちます。
これは、異なる作動距離間で変更する場合に特に便利です。
シンプルな背面ステータス インジケーターにより、おおよそのバッテリー残量に関する情報がすぐにわかります。
緑 - バッテリー残量が高い
黄色 - バッテリーレベルが中程度
赤 - 充電を推奨
これにより、オペレータは、統合されたパワーパックを取り外したり、追加の監視装置を接続したりせずに、バッテリの状態を確認できます。
メインエンクロージャはアルミニウム合金で製造されており、構造強度、熱性能、可搬性のバランスが取れています。
金属ハウジングは、レーザー アセンブリから熱を逃がすことで内部冷却システムの働きも助けます。
統合されたバッテリーと直接出力アーキテクチャと組み合わせることで、別個の電源エンクロージャを必要とせずに輸送および設置できる自己完結型のプロフェッショナル プラットフォームが実現します。
| パラメータ | 仕様 |
|---|---|
| 光出力パワー | 120W |
| 波長 | 915nm |
| 出力構成 | ダイレクトビーム |
| ハウジング材質 | アルミニウム合金 |
| バッテリー | 4 × サムスン 50E 21700 |
| バッテリー構成 | 統合された |
| ドライバ | 定電流 |
| 冷却システム | デュアル内蔵ファン |
| 熱保護 | 約45℃ |
| 位置合わせ | 同軸赤色基準レーザー |
| フォーカシング | 手動調整可能 |
| 推奨動作範囲 | 約1～15m* |
| 充電 | DCインターフェース |
| バッテリーステータス | 緑/黄/赤インジケーター |
※作動距離は、選択した光学構成、焦点調整、取り付けの安定性、使用条件によって異なります。
システムは、必要な作動距離に応じて構成できます。
主に約 1 ～ 2 メートルの短距離の光学セットアップに適しています。
より大きな焦点合わせの柔軟性またはより長い作動距離が必要な場合に推奨します。
約 1 メートルを超える用途では、通常、集束レンズの使用が推奨されます。
作動距離が変化するたびに、1 つの設定がすべての距離で最適なパフォーマンスを提供すると仮定するのではなく、光学焦点を再調整する必要があります。
作動距離が増加すると、メインユニットの小さな動きが光学位置の大きな変化を引き起こす可能性があります。
約 5 メートルを超えるアプリケーションの場合は、三脚、ジンバル、またはその他の安定したサポートにシステムを取り付けることをお勧めします。
これは以下の改善に役立ちます。
アライメントの安定性
再現性
フォーカス調整
実験の一貫性
研究室の固定設置の場合は、プロジェクトの要件に応じて専用の取り付けプラットフォームを使用することもできます。
この 120W 915nm 光学プラットフォームは、次のような制御された専門的なアプリケーション向けに検討できます。
光学およびフォトニクスの研究
実験室での実験
工学的評価
赤外線システムのテスト
物質反応研究
熱効果の研究
産業研究開発
光配向実験
技術デモンストレーション
カスタマイズされたシステム統合
アプリケーションの適合性は、必要な作動距離、光学条件、動作環境、および該当する安全要件に従って評価する必要があります。
このモデルは、携帯性と調整可能な作動距離のバランスを必要とするプロフェッショナルな顧客に特に適しています。
拡張されたフォーカシングの柔軟性
手動光学調整は、適切な条件下で約 1 ～ 15m の作業構成をサポートします。
統合電源
4 つの Samsung 50E セルが主筐体内に直接取り付けられています。
安定化された電力供給
定電流ドライバーは、制御された電力をレーザー源に供給します。
デュアルファン冷却
2 つの内部ファンが動作中にアクティブなエアフローを提供します。
同軸調整
目に見える赤い参照ビームは、制御された位置決めと焦点調整を支援します。
ポータブルアーキテクチャ
バッテリー、制御電子機器、および光学システムは、単一のプロフェッショナル プラットフォームに統合されています。
一般的な構成には次のものが含まれます。
120W 915nmレーザー本体
調整可能な焦点レンズ
統合された Samsung 50E バッテリー パック
DC充電器
関連アクセサリ
お客様の必要な作動距離に応じてレンズ構成を選択できます。
専門的なアプリケーションが異なれば、異なる光学構成が必要になる場合があります。
正確な推奨事項と見積もりが必要な場合は、次の情報を提供してください。
アプリケーション + 予想される作動距離 + 必要な数量 + 仕向国 + 特別な要件
お客様のプロジェクト要件に基づいて、適切なレンズ構成、技術仕様、B2B 価格、推定リードタイムを提供します。
OEM およびプロジェクトベースの要件についても議論することができます。
が必要です120W 915nm 焦点調節可能レーザー システムあなたの専門的なプロジェクトのために?
申請書、必要な作動距離、受け取り数量を当社までお送りください。
技術仕様
レンズ構成情報
B2B見積書
付属品オプション
OEM情報
リードタイム
配送情報
推奨構成と見積りを得るには、必要な作動距離と数量をお知らせください。
これは、安全で管理された環境で作業する有資格者のみを対象とした高出力プロフェッショナル レーザー システムです。
915nm の出力は目と皮膚に重大な危険をもたらすため、人間の目で安全に見ることができません。適切な波長定格の保護メガネ、制御されたアクセス、ビーム封じ込め、および専門的なレーザー安全手順が必要です。
システムを人、動物、航空機、車両、道路、建物、窓、反射面、または公共の場所に向けないでください。
購入者とオペレーターは、該当するレーザーの安全性と現地の規制要件を遵守する責任があります。
適切な光学構成は、意図する作動距離と用途によって異なります。
短距離セットアップの場合は、コンパクトな光学構成で十分な場合があります。作動距離を長くするには、調整可能な集束レンズと安定した取り付けソリューションをお勧めします。
